光伏組件破裂試驗設備

IEC 61730-2光電（PV）模件安全合格鑒定第2部分：檢驗要求
沖擊測試框架

分類

氣動夾緊沖擊測試框架
手動沖擊測試框架
可調節沖擊測試框架

數據

設備外形尺寸：1900mm×1500mm×3570mm（長×寬×高）
碎片尺寸：1930mm×864mm
最大沖擊高度：1200mm（可按客戶需求定做）
橡膠墊板：寬15mm厚3mm硬度邵爾A50

功能

鋼化玻璃，夾層玻璃，光伏組件等破裂試驗設備

參照標準：

1）GB 15763.2-2009《建筑用安全玻璃第2部分鋼化玻璃》
2）GB 15763.3-2009《建筑用安全玻璃第3部分夾層玻璃》
3）AS / NZS 2208：1996澳大利亞/新西蘭標準《建筑用安全玻璃材料標準》
4）建筑物中使用的ANSI Z97.1安全玻璃材料-安全性能規范和測試方法-第5.1條：沖擊測試
5）永久性欄桿系統，護罩和欄桿中的玻璃性能的ASTM E2353標準測試方法–條款7.3 Shot包，牽引和釋放系統
6）IEC 61730-2光伏（PV）模塊安全認證–第2部分：測試要求10.21模塊斷裂測試MST 32

沖擊體

國標45kg澳標46kg帶計量證書
高度：330mm±13mm
最大直徑：250mm
材質：皮革袋中裝填鉛霰彈
鉛砂尺寸：Φ2.5mm
重量：45kg±0.1kg 46kg±0.1kg

氣動沖擊測試框架

• 霰彈袋抬高方式：電動
• 樣品夾緊方式：氣動夾緊
• 霰彈袋釋放方式：自動釋放

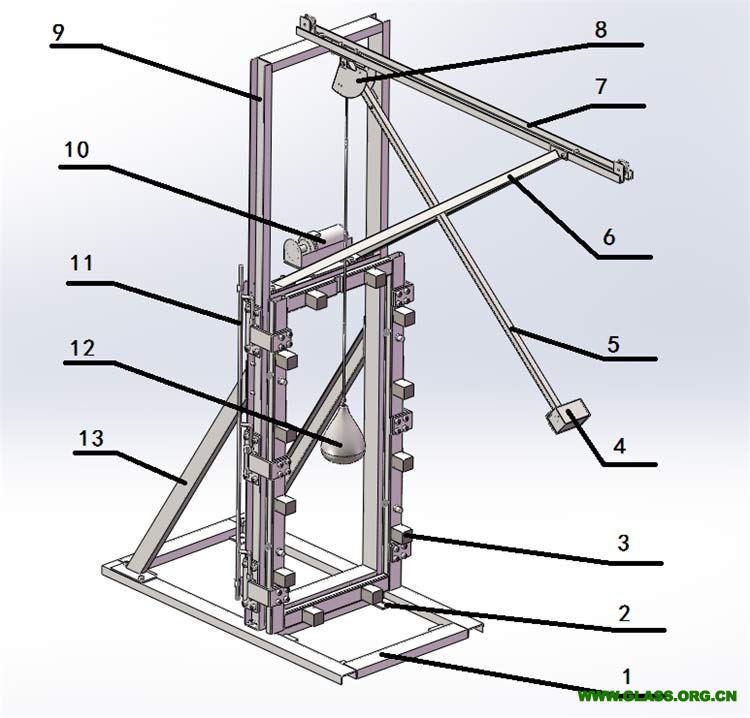

1:底框 2：地腳螺栓 3：氣缸 4：電磁鐵釋放裝置 5：擺臂 6：上斜支撐 7：懸臂
8：標高刻度盤 9：立框 10：電葫蘆 11：開關圓柱 12：霰彈沖擊體 13：下斜支撐

手動沖擊測試框架

• 霰彈袋抬高方式：手動
• 樣品夾緊方式：機械夾緊
• 霰彈袋釋放方式：手動

可調節沖擊測試框架

• 樣品大小可調整，適用不同樣品測試

測力球

• 測力球直徑：76mm±1mm
• 最大量程：30N
• 測量精度：±0.5%
• 電源：3.7V 鋰電池
• 電池連續使用時間：約15小時
